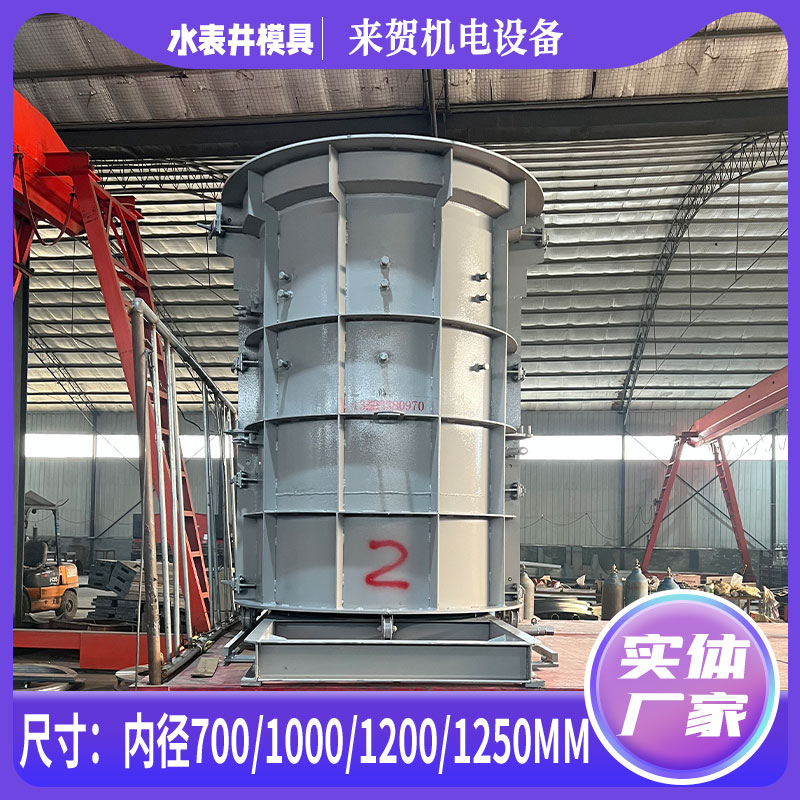

這是一種機械杠桿傳輸收縮封閉式內芯流槽式檢查井模具,包括流槽式檢查井模具,安裝板、外芯和內芯,流槽式檢查井模具的外芯垂直固定安裝在安裝板的上表面,流槽式檢查井模具的內芯由三塊組裝板組合而成,三塊流槽式檢查井模具組裝板均與安裝板下表面滑動安裝。

脫模裝置：流槽式檢查井模具脫模裝置包括三根螺紋桿和三個滑塊,安裝板上表面開設有安裝槽,三根所述螺紋桿的一端均與安裝槽槽壁水平轉動安裝,三個流槽式檢查井模具的滑塊分別螺紋套接在三根螺紋桿上,三塊組裝板分別與三個滑塊遠離安裝槽的一端垂直固定安裝。

驅動機構：流槽式檢查井模具驅動機構用于控制三根螺紋桿一同發生轉動。流槽式檢查井模具的內芯可以在裝置外部通過驅動裝置控制流槽式檢查井模具發生收縮,從而降低了混凝土脫模的難度。
